玻璃鋼酸霧凈化塔焊接方法教程：打造高效環(huán)保設(shè)備的關(guān)鍵技術(shù)

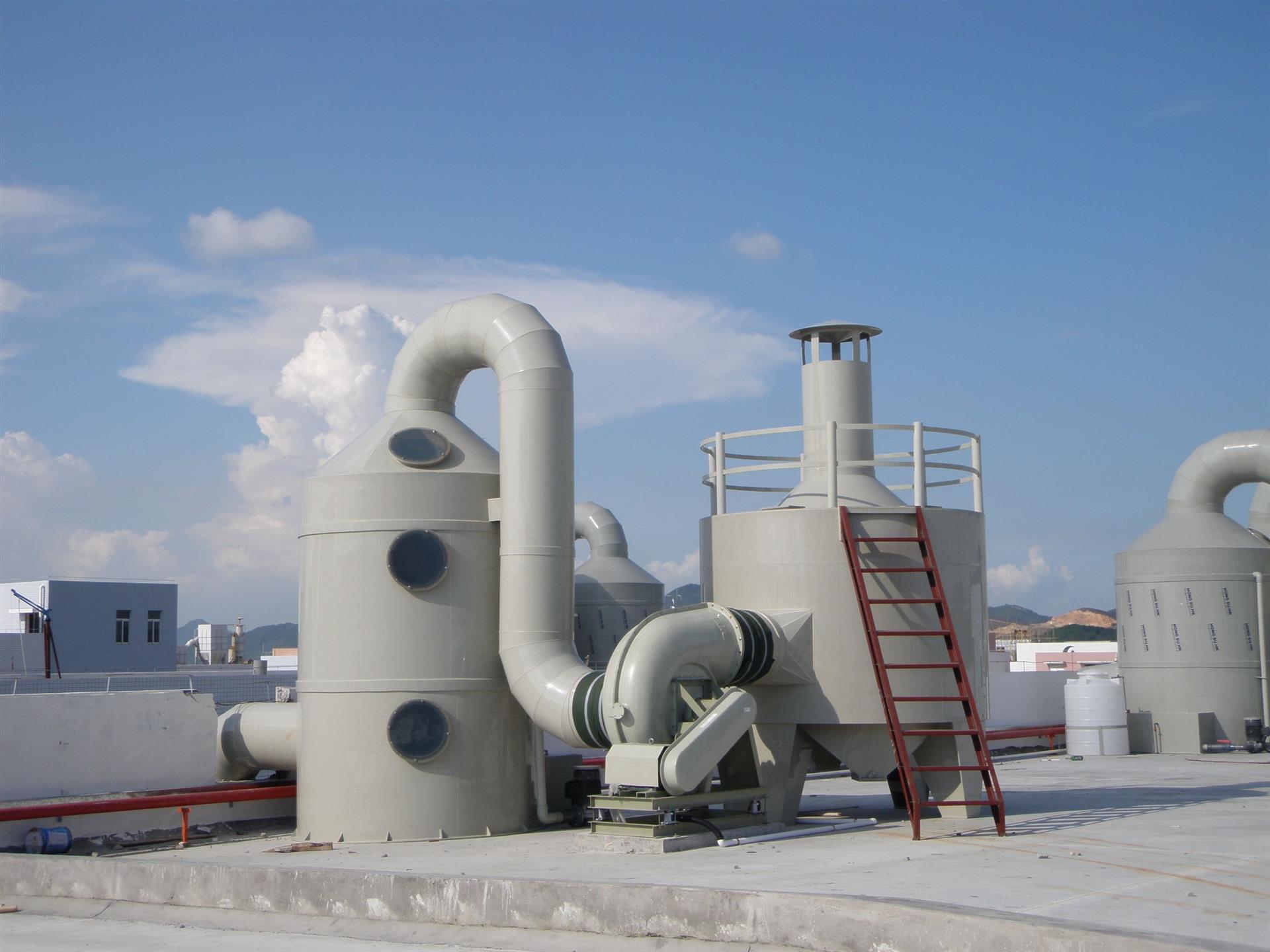

在工業(yè)生產(chǎn)過程中，酸霧的排放是一個不可忽視的環(huán)境問題。玻璃鋼酸霧凈化塔作為一種高效、可靠的廢氣處理設(shè)備，被廣泛應(yīng)用于化工、電鍍、冶金等眾多行業(yè)。而其焊接工藝對于保證凈化塔的性能和使用壽命至關(guān)重要。本教程將詳細(xì)介紹玻璃鋼酸霧凈化塔的焊接方法，幫助相關(guān)從業(yè)者掌握這一關(guān)鍵技術(shù)。



 一、焊接前的準(zhǔn)備

 （一）材料與工具準(zhǔn)備

1. 玻璃鋼板材

     選用符合設(shè)計要求的***質(zhì)玻璃鋼板材，確保其具有******的耐腐蝕性、強度和韌性。常見的玻璃鋼板材有不飽和聚酯樹脂、環(huán)氧樹脂等為基體，玻璃纖維為增強材料的復(fù)合材料。

2. 焊接材料

     根據(jù)玻璃鋼板材的基體樹脂類型，選擇合適的焊接材料，如與基體樹脂相匹配的樹脂、固化劑、促進(jìn)劑等。

3. 工具與設(shè)備

     準(zhǔn)備***切割工具（如手提式切割機）、打磨工具（如砂紙、角磨機）、攪拌工具（如電動攪拌器）、加熱設(shè)備（如烘箱或加熱燈）、防護(hù)用具（如手套、護(hù)目鏡、口罩等）。



 （二）工件預(yù)處理

1. 切割

     根據(jù)凈化塔的設(shè)計尺寸，使用切割工具將玻璃鋼板材切割成所需的形狀和尺寸。切割時要注意控制切割速度和力度，避免板材出現(xiàn)分層、破裂等缺陷。

2. 打磨

     對切割***的板材邊緣進(jìn)行打磨，去除毛刺和尖銳邊角，使其表面平整光滑。使用不同粒度的砂紙依次進(jìn)行打磨，先粗后細(xì)，以提高焊接表面的粗糙度，增加焊接面積。

3. 清潔

     用干凈的布或壓縮空氣清除板材表面的灰塵、油污等雜質(zhì)，確保焊接表面干凈、干燥。



 二、焊接工藝參數(shù)確定

 （一）樹脂配比

根據(jù)所選的樹脂和固化劑的類型，按照產(chǎn)品說明書的要求確定合適的樹脂配比。一般來說，樹脂與固化劑的比例在10:1  5:1之間（具體比例需根據(jù)實際情況調(diào)整），促進(jìn)劑的用量一般為樹脂量的1%  3%。準(zhǔn)確稱量各組分，充分?jǐn)嚢杈鶆颍箻渲浞只旌喜㈤_始發(fā)生化學(xué)反應(yīng)。



 （二）焊接溫度與時間

1. 焊接溫度

     玻璃鋼酸霧凈化塔的焊接溫度一般在室溫下進(jìn)行，但環(huán)境溫度不宜低于15℃。如果環(huán)境溫度較低，可適當(dāng)提高焊接區(qū)域的溫度，如使用加熱燈或烘箱進(jìn)行局部加熱，以加快樹脂的固化速度。

2. 焊接時間

     焊接時間取決于樹脂的固化時間和焊接面積的***小。一般情況下，從涂覆樹脂到初步固化需要1  2小時，完全固化則需要24小時左右。在實際操作中，應(yīng)根據(jù)具體情況進(jìn)行調(diào)整。

 三、焊接操作步驟

 （一）打底焊接

1. 涂膠

     在經(jīng)過預(yù)處理的玻璃鋼板材焊接面上均勻涂刷一層薄薄的樹脂膠液，膠液厚度控制在0.2  0.3mm左右。涂刷時要均勻、無漏刷，確保整個焊接面都被膠液覆蓋。

2. 貼合

     將另一塊板材迅速貼合在涂膠的板材上，施加適當(dāng)?shù)膲毫Γ箖砂宀闹g的膠液充分接觸并排出空氣。貼合過程中要注意板材的位置和方向，確保焊接后的部件符合設(shè)計要求。

3. 初步固化

     貼合完成后，讓焊接部位在室溫下自然固化1  2小時，使樹脂膠液初步固化，形成一定的強度。



 （二）填充焊接

1. 制備填充材料

     根據(jù)焊接縫隙的***小和形狀，將適量的樹脂、固化劑和短切玻璃纖維等填料混合均勻，制成具有一定流動性和粘結(jié)性的填充材料。填料的加入量一般為樹脂量的20%  30%，可根據(jù)實際需要調(diào)整。

2. 填充

     將填充材料緩慢注入焊接縫隙中，同時用工具輕輕攪拌和壓實，使填充材料填滿縫隙并與兩側(cè)板材緊密結(jié)合。填充過程中要注意避免產(chǎn)生氣泡和空隙，確保焊接質(zhì)量。

3. 二次固化

     填充完成后，讓焊接部位繼續(xù)在室溫下固化24小時左右，使樹脂充分固化，達(dá)到較高的強度和密封性能。



 （三）表面修整

1. 打磨

     待焊接部位完全固化后，使用砂紙或角磨機對焊接表面進(jìn)行打磨，去除多余的樹脂和凸起部分，使表面平整光滑。打磨時要注意控制打磨力度和速度，避免損傷板材本體。

2. 涂裝

     根據(jù)需要在焊接表面涂刷防腐涂料或面漆，提高凈化塔的耐腐蝕性和外觀質(zhì)量。涂料的選擇應(yīng)與玻璃鋼材料相兼容，涂刷要均勻、無流掛現(xiàn)象。



 四、焊接質(zhì)量檢驗

 （一）外觀檢查

1. 檢查焊接部位的表面是否平整光滑，有無裂紋、氣孔、夾渣等缺陷。

2. 觀察焊接縫隙是否均勻一致，有無漏焊、燒穿等情況。

3. 檢查涂層是否完整，有無剝落、起泡等現(xiàn)象。



 （二）氣密性試驗

1. 將焊接***的玻璃鋼酸霧凈化塔組裝***，封閉進(jìn)出口和其他開口。

2. 向凈化塔內(nèi)充入一定壓力的氣體（一般為0.05  0.1MPa），保持一段時間（15  30分鐘）。

3. 觀察凈化塔是否有泄漏現(xiàn)象，可通過涂抹肥皂水等方法進(jìn)行檢查。如有泄漏，應(yīng)及時找出泄漏點并進(jìn)行修補。



 （三）力學(xué)性能測試

1. 制作焊接試件，按照規(guī)定的方法進(jìn)行拉伸、彎曲等力學(xué)性能測試。

2. 測試結(jié)果應(yīng)符合相關(guān)標(biāo)準(zhǔn)和設(shè)計要求，確保焊接接頭具有足夠的強度和韌性。



 五、注意事項

 （一）安全防護(hù)

1. 在焊接過程中，操作人員應(yīng)佩戴***防護(hù)用具，如手套、護(hù)目鏡、口罩等，防止樹脂、固化劑等化學(xué)物質(zhì)對人體造成傷害。

2. 工作場所應(yīng)保持******的通風(fēng)條件，避免有害氣體積聚。

 （二）環(huán)境控制

1. 焊接環(huán)境應(yīng)保持干燥、清潔，避免灰塵、水分等雜質(zhì)混入焊接部位，影響焊接質(zhì)量。

2. 控制***焊接溫度和濕度，避免因環(huán)境因素導(dǎo)致樹脂固化不***或產(chǎn)生缺陷。

 （三）質(zhì)量把控

1. 嚴(yán)格按照焊接工藝參數(shù)和操作規(guī)程進(jìn)行操作，確保每一道工序的質(zhì)量都符合要求。

2. 對焊接過程中出現(xiàn)的質(zhì)量問題要及時進(jìn)行處理，不得隱瞞或忽視。



通過以上詳細(xì)的玻璃鋼酸霧凈化塔焊接方法教程，相信讀者能夠掌握這一關(guān)鍵技術(shù)，生產(chǎn)出高質(zhì)量的凈化塔設(shè)備，為工業(yè)廢氣的處理提供有效的解決方案，同時也為環(huán)境保護(hù)事業(yè)做出貢獻(xiàn)。
